1、沈阳国际会展中心，建筑面积10万余平米，它是一座全面现代化管理的国际化展览中心。

2、所需设备和数量

根据用户提供AP数量和分布如表1中所列：无线AP  60个，交换机16个，中继器4个。

表1

    说明：在工程设计中的主要依据是AP数量以及分布，为了便于适应客观变化和今后的发展需要，信息点的数量和分布应该预留一定数量和必要的配置。

  3、机房位置

    根据场馆实际使用需要和设备配置等要求，网络输出引擎核心交换机和服务器等需要设在会展中心机房内。

  4、所需要设备型号



     1、国际化组织/国际电工委员会标准ISO/IEC11801：1995《信息技术—用户房屋综合布线》；

     2、美国ANSI/TIA-568-A：1995《商务建筑电信布线标准》；

     3、《大楼通信综合布线系统》（YD/T926.1～3-1997）；

     4、《建筑与建筑群综合布线系统工程设计规范》（修订本）（CCECS72：97）；

     5、IEEE 802.3 《快速以太网标准》；

1、基本情况：整个局域网基于以太网技术；

2、开放：采用标准RJ45接口，兼容不同标准产品；

3、灵活；无线接入点可以随时扩展；

4、可靠：高品质布线，通过标准测试与验证；

5、采用目前流行，具有一定先进技术五类系统产品；

6、管理：面板、配线架有明显标识，机房线路管理维护方便。

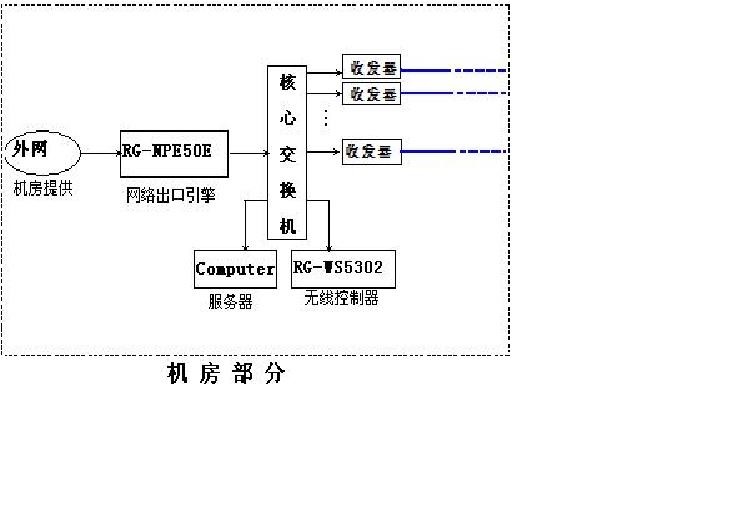

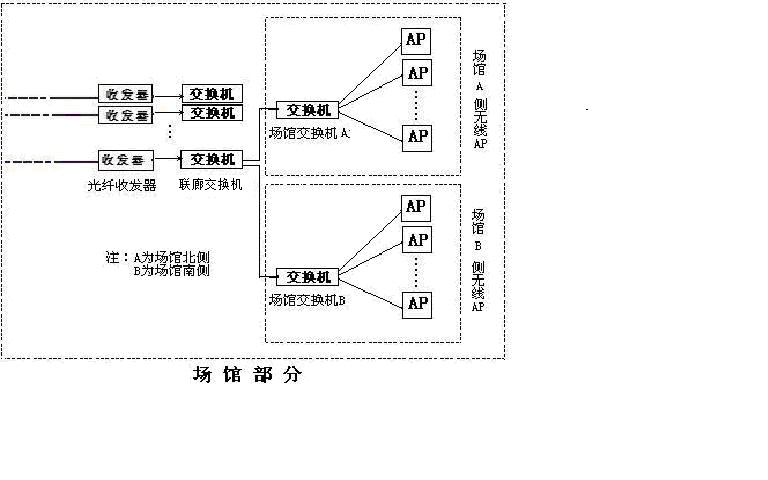

根据本工程设计依据和场馆实际需求，综合布线系统分为计算机网络机房至光纤总节点（W1E1联廊商务区）、光纤总节点至各场馆联廊、每个场馆的设备线路等三部分组成。其中计算机网络机房至光纤总节点使用24芯光纤传输，光纤总节点至各场馆联廊使用4芯光纤传输，场馆内部使用4对双绞线作为信号传输。综合布线系统结构如图所示：

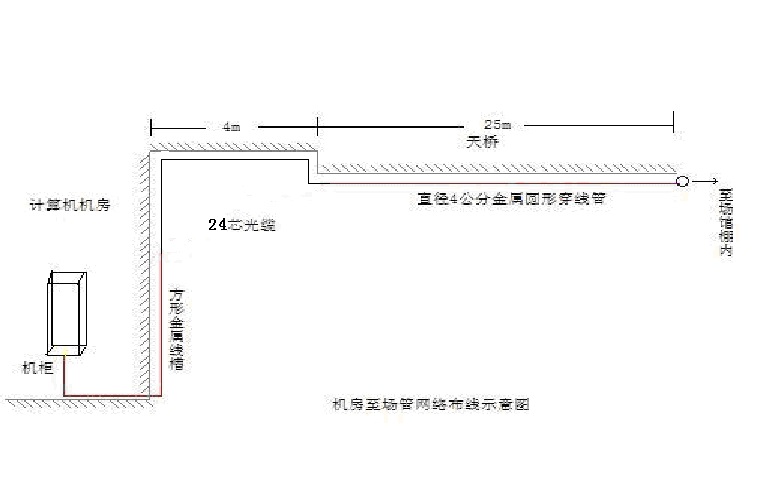

机房内部通过地板下方布线到机柜，因外部地沟不具备穿线条件，机房至场馆布线须通过室外天桥底端。1根24芯光缆以直径4公分圆形穿线管形式固定在天桥底端，线槽颜色与天桥相同，这样整体看上去也比较和谐。此根光缆从联廊顶棚内穿入，在W1E2商务区上方设置光纤总结点，然后以4芯光缆的形式引向各个场馆联廊。

W1E1检修口位于W1E1 10号门中间正北30米检修口处，W1E1的3个AP也在此处。

W2E2检修口位于W2E2 10号门中间正北35米检修口处，W2E2的1个AP也在此处。

W3E3检修口位于E3 10号门正北40米检修口处，W3E3的1个AP也在此处。

W4E4检修口位于W4E4 10号门中间检修口处， W4E4的1个AP也在此处。

     注：W1E1、W2E2、W3E3、W4E4四个配线箱电源是从联廊东侧相应场馆落地柜取电。

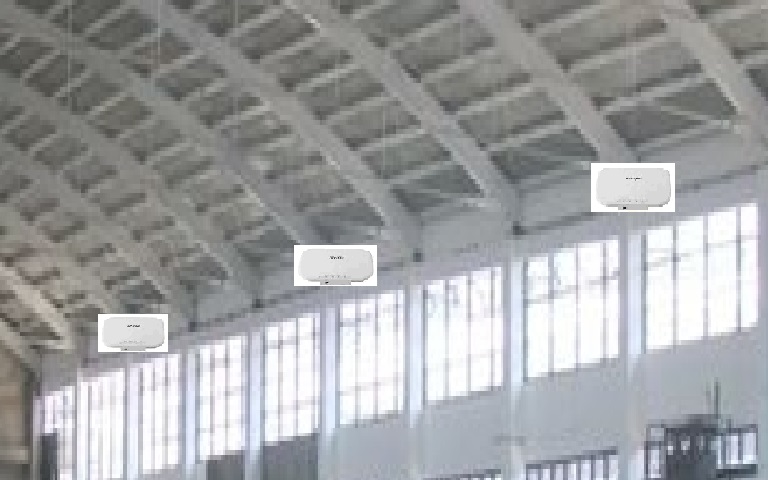

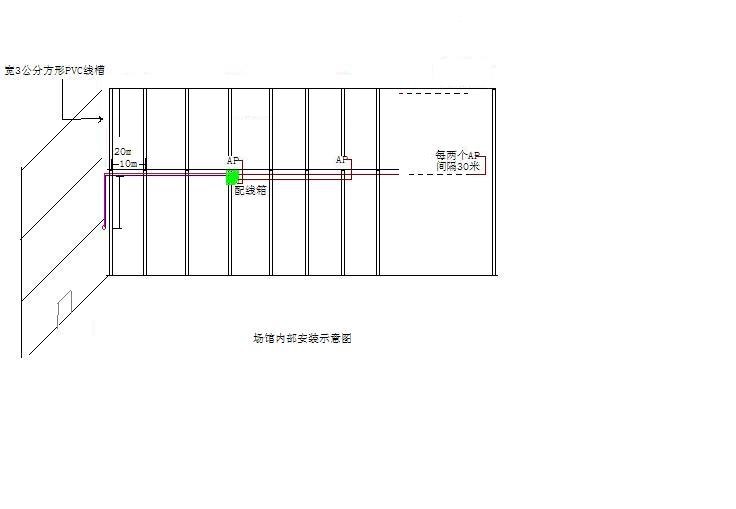

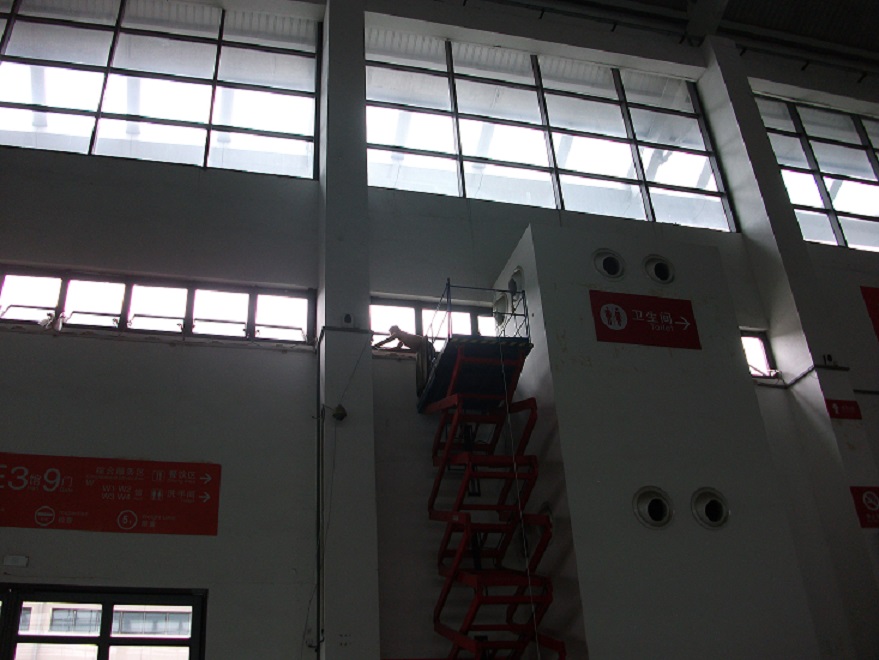

场馆内部主要铺设网线和安装无线AP，6类双绞线和电缆从每一个场馆的联廊棚内穿过墙体引向场馆墙壁中间部分，场馆内所有线路都用扎带困在气窗线槽上方，引向AP下路采用宽度为3公分白色方形PVC线槽固定在墙壁上。场馆另一侧墙配线箱的电缆和数据线同样通过联廊棚内引出，场馆内两侧墙壁的AP错位均匀分布，场馆的所有无线AP以POE形式从机箱引出一根网线至安装点。场馆具体布线安装如下图所示。

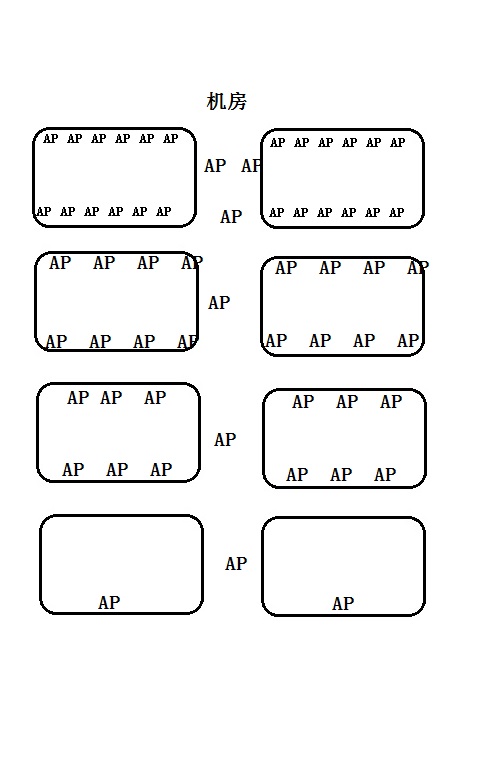

AP安装位置图

AP安装原理图







1、电缆系统：管线配线架到各信息点：普通电缆线

2、电脑网络：管线配线架到各信息点：非屏蔽双绞线（五类线）

按实际需求每个场馆分布的AP数量不同

施工程序  整个工程将分两个阶段施工:

第一阶段：机房至各场馆光缆铺设

第二阶段：1、机房机柜及场馆配线柜的安装。  2、信息输出口的安装。 3、光缆线路系统测试4、场馆AP安装5、场馆AP线路铺设6、联廊AP安装7、联廊AP线路铺设

计划工期为15天，

第一天 机房至8个场馆光缆线路铺设

第二天 机房机柜及场馆配线柜的安装

第三天 信息出口安装测试

第四天 场馆及联廊AP安装

第五天 场馆及联廊AP安装

第六天 场馆及联廊AP安装

第七天 场馆及联廊AP安装

第八天 场馆及联廊AP安装

 3、工程开工时间：  2013-7-8
